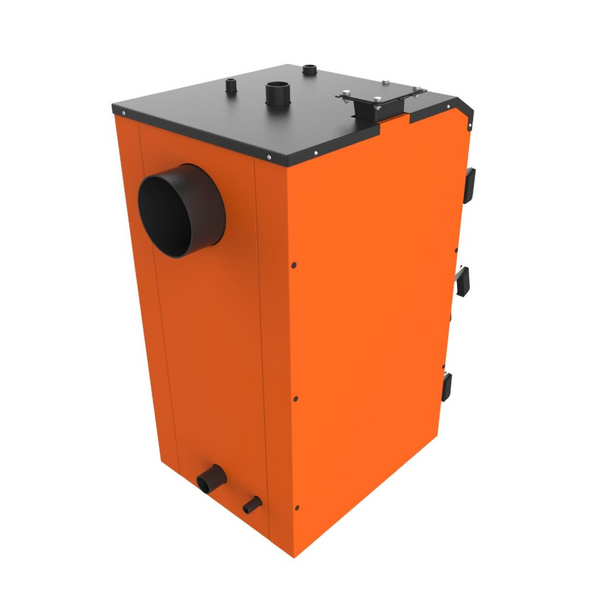

Котел Bizon PRAKTIK тривалого горіння – сталь: 5 мм

Технічні характеристики котлів Бізон ПРАКТИК

Головним призначенням котла Bizon Praktik є опалення приміщень побутового, виробничого та іншого призначення за умови обладнання системи центрального опалення, з метою підготовки та подачі теплоносія для технологічних потреб з використанням твердого палива (дрова, відходи деревообробної промисловості, брикети з тирси чи торфу, кам’яне вугілля та інше).

Завдяки особливій конструкції котла, тепло, яке виділяється при спалюванні твердого палива (в тому числі низькокалорійного), буде використовуватися максимально ефективно. Варто відзначити, що найбільшою теплопродуктивністю вирізняється кам’яне вугілля.

Експлуатація котла відбувається виключно в режимі ручного завантаження палива.

Комплект поставки Bizon Praktik

• Котел в зборі;
• Електроний термометр;
• Кожух з утепленням;
• Паспорт котла;
• Керівництво з експлуатації.

Блок автоматики керування, запобіжний клапан та вентилятор, що входять до комплекту, поставляються в оригінальній упаковці виробника. У разі необхідності гарантійне обслуговування зазначених позицій повинен проводити саме виробник, який вказаний у технічному паспорті виробу.

Конструкція котла Bizon Praktik

Конструкція має вигляд збірно-звареної. До її складу входить корпус  із топкою або камерою згоряння. Над камерою згоряння розміщена конвекційна частина або двохходовий теплообмінник з високою ефективністю.

Корпус котла має форму паралелепіпеда. Поміж його подвійними стінками розташовані водні перегородки. Зовні поверхня корпусу оздоблена декоративною обшивкою, під якою знаходиться теплова ізоляція. Завантаження палива відбувається через завантажувальні дверцята на колосникові грати. Колосникові грати складаються з безшовних труб з товстими стінками.

Всередині цих труб постійно циркулює вода з водяної оболонки. Це робить неможливим процес їхнього прогорання.

Для згоряння палива в камері необхідне повітря. Його доступ відбувається завдяки роботі припливного вентилятора, що розташований під колосниковими ґратами. Об’єм необхідного повітря регулюється автоматично завдяки роботі автоматики керування.

Процес горіння твердого палива супроводжується виділенням високої температури. Тепло проходить повз двоходовий теплообмінник та шляхом конвекції передається воді, яка є теплоносієм у системі та циркулює по водній оболонці.

Процес підведення та відведення теплоносія відбувається за допомогою патрубки зворотної та прямої води з мережі.

Зовнішній вигляд та основні елементи котлів PRAKTIK

Для відведення топкових газів використовується боров у димоході, розміщений на задній стінці котла. Боров має вмонтований дросельний клапан продуктів згоряння – шибер. У разі надмірного росту показників тяги в димоході шибер дозволяє їх знизити. При цьому відбувається часткове перекриття вихідного отвору борова.

Об’єм топки котла дозволяє завантажувати таку кількість палива, яка необхідна для того, щоб температура, задана користувачем, була постійною. Для задавання температури використовується пульт блоку автоматики керування. Роботою вентилятора керує контролер. Цей пристрій на постійній основі проводить вимірювання температури теплоносія. Отримані дані використовуються для керування роботи вентилятора. Система опалення передбачає підключення до неї контролера циркуляційного насосу.

На верхній частині котла розміщено штуцер. З його допомогою проводиться встановлення групи безпеки котла. Спереду на стінці розташовані:

• завантажувальні дверцята;
• ревізійні дверцята, які використовуються для очищення колосникових решіток;
• дверцята, які використовуються для обслуговування конвекційної частини котла.

Найкращим варіантом палива є кам’яне вугілля. Окрім цього, допускається використання інших видів твердого палива:

• дрова, довжиною на 50 мм менше за глибину топки та вологістю менш як 25%;
• брикети з деревини діаметром 10-15 см;
• відходи деревини (стружка, обрізки, відходи деревообробного виробництва) різної грануляції та вологості як додаток до основного виду твердого палива.

Вимоги до встановлення котла Бізон

Рекомендації на встановлення котла наголошують на необхідності його монтажу на бетонне підвищення (його оптимальна висота становить 20 мм). Але якщо цього зробити неможливо, його встановлюють на підлогу з вогнестійкого матеріалу. Важливо, щоб основа для монтажу котла була ідеально рівною, а перекриття міцним. Воно повинно витримувати всю вагу агрегата, враховуючи масу води, яка знаходиться всередині. Котел повинен монтуватися так, щоб користувачу було зручно проводити завантаження палива всередину топки, обслуговувати її та очищувати зольник. Також необхідно враховувати, що відстань між котлом та стіною не може бути меншою за 1 м.

Від корпусу котла до стін повинна бути така відстань, яка дозволяла б безперешкодно обслуговувати обладнання та гарантувати легку та безперебійну роботу (обслуговування, ремонт, очищення, завантаження палива). При встановленні котла та іншого супутнього обладнання важливо залишати місце для вільного відкриття його дверцят, проведення очищення камери згоряння та теплообмінника.

Підключення котла Bizon опалення до димоходу

При підключенні котла до димоходу важливо дотримуватися показників величини димохідної тяги. В таблиці наведені рекомендовані показники площі перерізу димоходу, значення його висоти (мінімально допустимі показники).

Щонайменше 1 раз на рік прохідність димоходу повинна перевірятися кваліфікованим спеціалістом сажотрусом. Це дасть змогу попередити зворотну тягу в димохідній трубі. В схемі наведені рекомендації стосовно мінімально допустимих вильотів димохідних труб, яких неодмінно треба дотримуватися під час підключення котла опалення до димоходу:

Згідно з рекомендаціям, димохід повинен починатися з рівня підлоги приміщення, в якому розташована котельня. Під димоходом повинен знаходитися очисний люк, оснащений щільною кришкою.

Боров котла приєднують до димоходу димовим каналом у формі стальної труби, що має переріз, більший за переріз самого борова. Показник термостійкості димового каналу повинен становити 400 градусів або більше. Сума довжин усіх горизонтальних ділянок димового каналу повинна складати максимум 3 м. Ухил каналу в бік котла повинен становити 0,01 градусів або менше. Максимальна кількість поворотів, що допускається на поверхні труб димового каналу, становить 3. При цьому радіус їхнього закруглення не повинен бути меншим за діаметр самої труби.

Після монтажу каналу необхідно ущільнити місце його з’єднання з боровом котла. Величину тяги в димоході можна коригувати. Для цього використовують дросельний клапан продуктів згоряння, що міститься в борові котла.

Інколи можливі ситуації, що неможливо забезпечити параметри димоходу, рекомендовані виробником. При цьому котел працює неправильно, що проявляється порушенням тяги. В таких випадках рекомендовано використовувати витяжний вентилятор топочних газів або димохідну насадку, яка має вбудований вентилятор та слідкує за стабільною тягою.

ЗВЕРНІТЬ УВАГУ! Важливо прогрівати димохід перед запуском роботи котла опалення.
