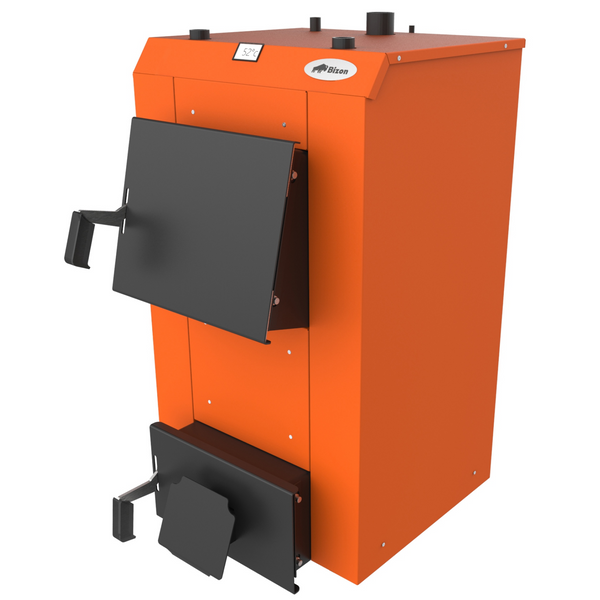

Котел тривалого горіння Bizon Econom сталь - 5 мм)
Технічні характеристики котлів Бізон Економ
| Потужність котла, кВт (max) |
|
10 |
12 |
16 |
20 |
24 |
| ККД котла, % |
|
86 |
86 |
86 |
86 |
86 |
| Розмір зазрузочного люка,мм |
|
220*246 |
220*246 |
220*246 |
220*246 |
220*246 |
| Висота котла |
|
920 |
920 |
940 |
1020 |
1020 |
| Ширина котла |
|
480 |
480 |
480 |
480 |
480 |
| Глибина котла |
|
740 |
840 |
880 |
880 |
990 |
| Вага котла без води, кг |
|
105 |
115 |
130 |
145 |
167 |
| Об'єм топки, дм3 |
|
42 |
48 |
62 |
76 |
94 |
| Розміри топки ВхШхГ |
|
450*295*300 |
450*300*360 |
450*300*460 |
560*300*460 |
560*300*560 |
| Об'єм води в котлі, л |
|
40 |
46 |
58 |
67 |
77 |
| Вихід димоходу, мм |
|
160 |
160 |
160 |
160 |
160 |
| Відстань до початку димохода,мм |
|
670 |
670 |
670 |
780 |
780 |
|
Ekonom / Ekonom Plus
|
вим.
|
Норма для котла
|
|
Номінальна потужність котла
|
кВт
|
10
|
12
|
16
|
20
|
24
|
|
Орієнтовна площа опалення
|
м2
|
100
|
120
|
160
|
200
|
240
|
|
Паливо
|
|
дрова, кам'яне вугілля
|
|
ККД (номінальне), не менше
|
|
85%
|
|
Діаметр патрубків прямої й зворотної мережної води
|
мм
|
40
|
|
Діаметр патрубка під запобіжний клапан (ДУ)
|
мм
|
15
|
|
Зовнішній діаметр борова
|
мм
|
158
|
|
Рекомендовані параметри димоходу
|
|
площа перетину
|
см2
|
201
|
|
внутрішній діаметр
|
мм
|
160
|
|
висота (мінімально допустима)
|
м
|
6
|
|
Габаритні розміри котла
|
|
B
|
мм
|
480
|
480
|
480
|
480
|
480
|
|
H
|
мм
|
920
|
920
|
940
|
1020
|
1020
|
|
H1
|
мм
|
678
|
678
|
678
|
788
|
788
|
|
H2
|
мм
|
233
|
233
|
233
|
233
|
233
|
|
L
|
мм
|
740
|
840
|
880
|
880
|
990
|
|
L1
|
мм
|
510
|
610
|
710
|
710
|
810
|
Комплект поставки котла Bizon Ekonom
|
Найменування
|
Кількість, шт.
|
|
Котел в зборі
|
1
|
|
Паспорт котла і керівництво з експлуатації
|
1
|
|
Комплект чистки котла
|
1
|
|
Електронний термометр
|
1
|
|
Чавунні колосники
|
1
|
|
Зольний ящик
|
1
|
Основним призначенням котла Bizon Ekonom є опалення приміщень різного призначення (житлових, побутових, торгових, виробничих, складських) з використанням системи центрального опалення. Паливним матеріалом для котла може бути торф, кам’яне вугілля, дерево та його відходи, тирса. Найбільш теплопродуктивним є кам’яне вугілля. Під час горіння твердого паливного матеріалу виділяється теплова енергія, яка ефективно використовується, завдяки особливій конструкції котла.
Котли серії Bizon Ekonom можуть експлуатуватися лише за умови ручної подачі палива.
Основні елементи та зовнішній вигляд котла Bizon Ekonom

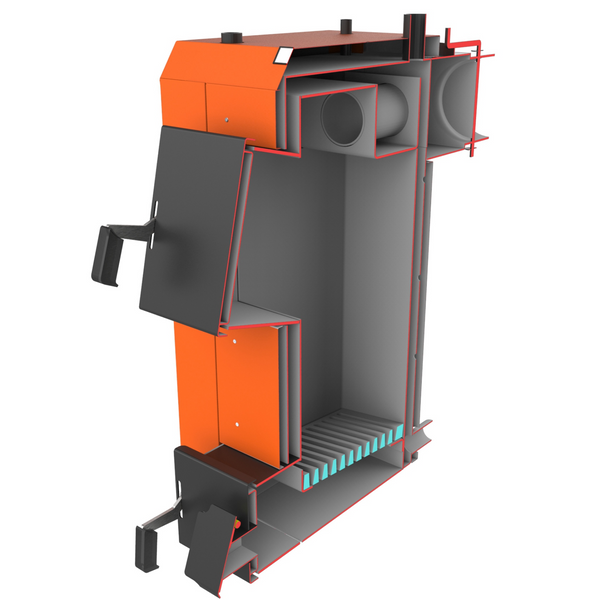

Збірно-зварена конструкція складається з металевого корпусу та топки або камери згоряння над якою знаходиться конвекційна частина.
Корпус оснащений подвійними стінками між якими знаходяться водні перегородки та має форму паралелепіпеда. Під декоративною обшивкою розміщена теплова ізоляція. Через завантажувальні дверцята на змінні чавуні колосникові ґрати завантажується паливо.

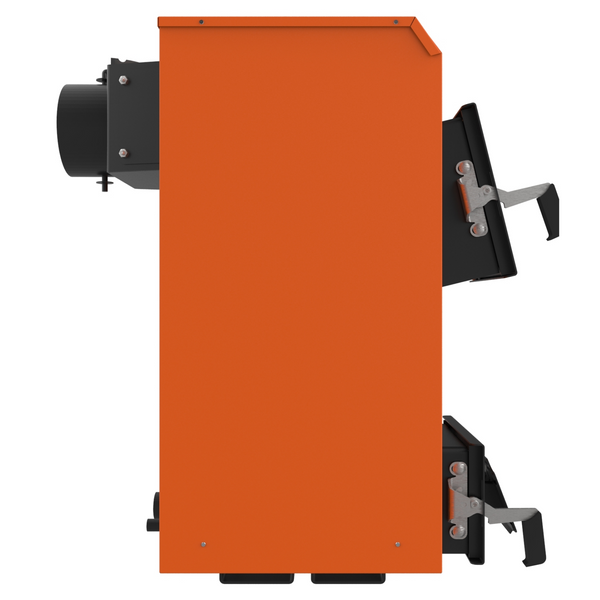

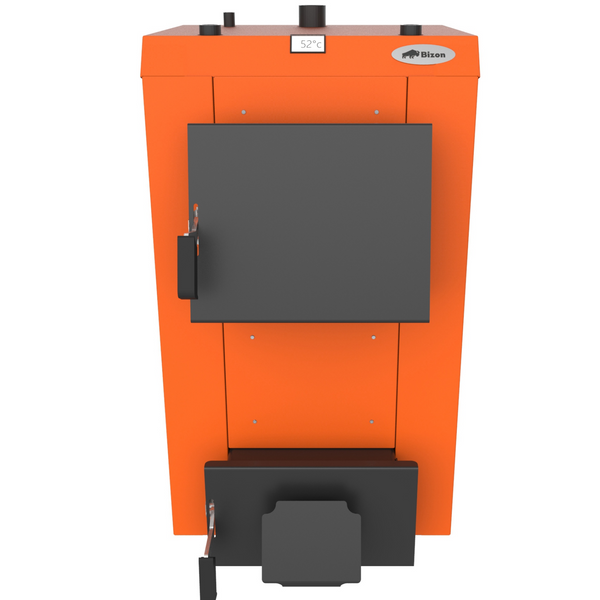

Зовнішній вигляд та основні елементи котла Bizon Ekonom/Ekonom Plus
1 – Корпус котла, 2 – Камера згорання (топка), 3 – Конвекційна частина (теплообмінник), 4 – Дверцята завантажувальні, 5 – Дверцята ревізійні, 6 – Кришка отвору під вентилятор, 7 – Патрубок прямої мережної води, 8 – Патрубок зворотної мережної води 9 – Штуцер зливу води, 10 – Штуцер під групу безпеки, 11 – Димохід, 12 – Шибер тяги топочних газів, 13 – Колосникові грати, 14 – Попільник, 15 – Водяна оболонка, 16 – Теплоізоляція корпусу, 17 – Патрубок під терморегулятор, 18 – Терморегулятор.

Зовнішній вигляд та основні елементи котла Bizon Ekonom
1 – Корпус котла, 2 – Камера згорання (топка), 3 – Конвекційна частина (теплообмінник), 4 – Дверцята завантажувальні, 5 – Дверцята ревізійні, 6 – Кришка отвору під вентилятор, 7 – Патрубок прямої мережної води, 8 – Патрубок зворотної мережної води 9 – Штуцер зливу води, 10 – Штуцер під групу безпеки, 11 – Димохід, 12 – Шибер тяги топочних газів, 13 – Колосникові грати, 14 – Попільник, 15 – Водяна оболонка, 16 – Теплоізоляція корпусу, 17 – Патрубок під терморегулятор, 18 – Терморегулятор, 19 – Блок автоматики управління (в моделях Bizon Ekonom Plus), 20 – Вентилятор (в моделях Bizon Ekonom Plus).
Для підведення та відведення теплоносія в котлах використовуються патрубки прямої та зворотної мережі. На задній стінці знаходиться димохід, призначений для виходу топочного газу. Для зниження високої тяги використовується вбудований в боров шибер. При критичному підвищенні рівня тяги, відбувається часткове перекриття отвору на виході.
Зверху на корпусі розміщений штуцер. Він використовується для монтажу групи безпеки. Для зливу води використовується штуцер, який знаходиться знизу на боковій частині котла. Спереду знаходяться завантажувальні та розвантажувальні дверцята. Їх використовують при необхідності очистити зольник та колосникові грати.
Паливом для котла Bizon Ekonom
Найбільш теплопродуктивним паливом для котла Бізон Економ вважається кам’яне вугілля. Окрім нього, допускається використання:
- Сухої деревини. Вологість матеріалу не повинна перевищувати 25%. Довжина поліна повинна бути меншою за глибину топки та дорівнювати не більш ніж 50 см.
- Дерев’яних брикетів. Оптимальний діаметр брикету складає 10-15 см.
- Відходи деревообробної промисловості (тріски, обрізки, стружка) можуть використовуватися як додаткова сировина та додаються в співвідношенні 1:1.
Монтаж котла Бізон Економ
Проєкт використання обладнання має розроблятися та узгоджуватися зі спеціалістом, який має відповідне посвідчення. Перед встановленням котла, монтажник має детально ознайомитися с моделлю виробу, його роботою та дією захисної системи. Перед підключенням котла до системи опалення, необхідно ознайомитися з цією інструкцією в експлуатації обладнання. Після проведення всіх робіт з демонтажу котла, необхідно надіслати виробнику заповнений контрольний талон. Його заповнюють розбірливим почерком без виправлень та закреслень. У разі, якщо гарантійний талон виявиться заповненим неправильно, гарантійне обслуговування та ремонт виробником проводитися не буде.
