Котел Bizon PRAKTIK  длительного горения – 5 мм

Технические характеристики котлов Бизон ПРАКТИК

Главным назначением котла Bizon Praktik является отопление помещений бытового, производственного и другого назначения при условии оборудования системы центрального отопления, с целью подготовки и подачи теплоносителя для технологических нужд с использованием твердого топлива (дрова, отходы деревообрабатывающей промышленности, брикеты из опилок или торфа, камен. уголь и др).

Благодаря особой конструкции котла тепло, выделяемое при сжигании твердого топлива (в том числе низкокалорийного), будет использоваться максимально эффективно. Следует отметить, что наибольшей теплопроизводительностью отличается каменный уголь.

Эксплуатация котла производится исключительно в режиме ручной загрузки топлива.

Комплект поставки Bizon Praktik

• Котел в сборе;
• Электронный термометр;
• Кожух с утеплением;
• Паспорт котла;
• Руководство по эксплуатации.

Блок автоматики управления, входящий в комплект предохранительный клапан и вентилятор поставляются в оригинальной упаковке производителя. В случае необходимости гарантийное обслуживание указанных позиций должен производить именно производитель, указанный в техническом паспорте изделия.

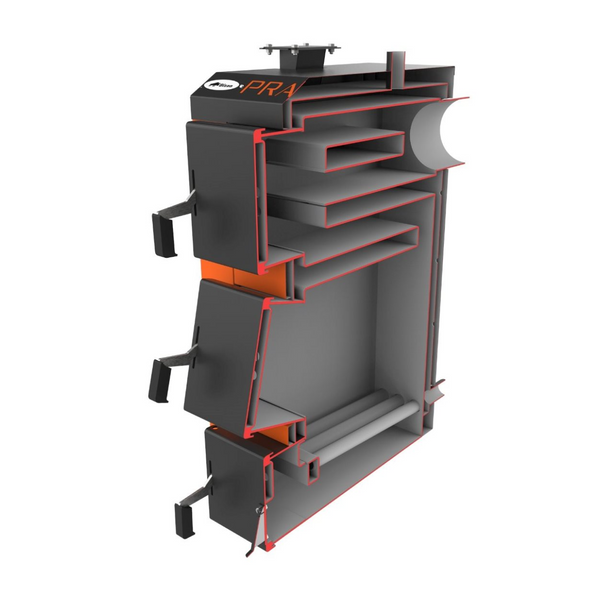

Конструкция котла Bizon Praktik

Конструкция имеет вид сборно-сварной. В ее состав входит корпус с топкой или камерой сгорания. Над камерой сгорания находится конвекционная часть или двухходовой теплообменник с высокой эффективностью.

Корпус котла имеет форму параллелепипеда. Между его двойными стенками расположены водные перегородки. Снаружи поверхность корпуса украшена декоративной обшивкой, под которой находится тепловая изоляция. Загрузка топлива происходит через загрузочную дверцу на колосниковую решетку. Колосниковая решетка состоит из бесшовных труб с толстыми стенками.

Внутри этих труб постоянно циркулирует вода из водяной оболочки. Это делает невозможным процесс их прогорания.

Для сгорания топлива в камере необходим воздух. Его доступ происходит благодаря работе приточного вентилятора, расположенного под колосниковой решеткой. Объем необходимого воздуха автоматически регулируется благодаря работе автоматики управления.

Процесс горения жесткого топлива сопровождается выделением высокой температуры. Тепло проходит мимо двухходового теплообменника и путем конвекции передается воде, которая является теплоносителем в системе и циркулирует по водной оболочке.

Процесс подвода и отвода теплоносителя происходит посредством патрубки обратной и прямой воды из сети.

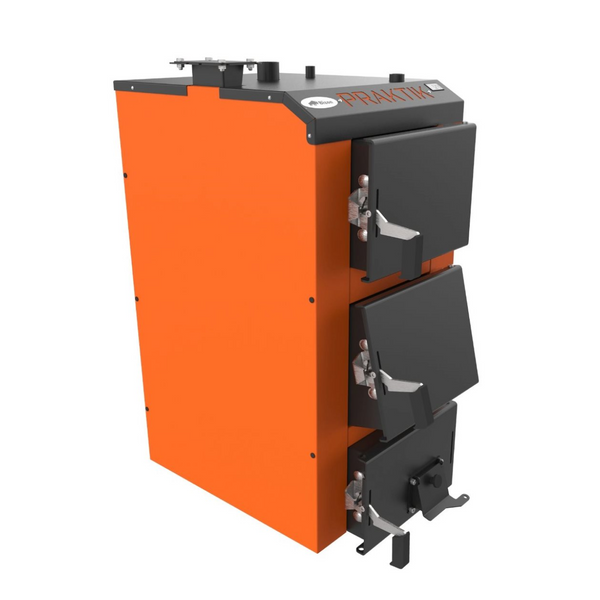

Внешний вид и основные элементы котлов PRAKTIK

Для отвода топочных газов используется боров в дымоходе, расположенный на задней стенке котла. Боров имеет встроенный дроссельный клапан продуктов сгорания – шибер. При чрезмерном росте показателей тяги в дымоходе шибер позволяет их снизить. При этом происходит частичное перекрытие выходного бороваго отверстия.

Объем топки котла позволяет загружать такое количество топлива, необходимое для того, чтобы температура, заданная пользователем, была постоянной. Для установки температуры используется пульт блока автоматики управления. Работой вентилятора управляет контроллер. Это устройство на постоянной основе производит измерение температуры теплоносителя. Полученные данные используются для управления вентилятором. Система отопления подразумевает подключение к ней контроллера циркуляционного насоса.

На верхней части котла расположен штуцер. С его помощью производится установка группы безопасности котла. Впереди на стенке расположены:

• загрузочная дверца;
• ревизионная дверца, используемая для очистки колосниковых решеток;
• дверца, используемая для обслуживания конвекционной части котла.

Лучшим вариантом топлива является каменный уголь. Кроме того, допускается использование других видов твердого топлива.:

• дрова, длиной на 50 мм меньше глубины топки и влажностью менее 25%;
• брикеты из древесины диаметром 10-15 см;
• отходы древесины (стружка, обрезки, отходы деревообрабатывающего производства) разной грануляции и влажности как дополнение к основному виду твердого топлива.
•

Требования к установке котла Бизон

Рекомендации по установке котла отмечают необходимость его монтажа на бетонное повышение (его оптимальная высота составляет 20 мм). Но если это сделать невозможно, его устанавливают на пол из огнестойкого материала. Важно, чтобы основание для монтажа котла было идеально ровным, а перекрытие прочным. Оно должно выдерживать весь вес агрегата, учитывая массу находящейся внутри воды. Котел должен монтироваться так, чтобы пользователю было удобно производить загрузку топлива внутрь топки, обслуживать ее и очищать зольник. Также необходимо учитывать, что расстояние между котлом и стеной не может быть менее 1 м.

От корпуса котла до стен должно быть такое расстояние, которое позволяло бы беспрепятственно обслуживать оборудование и гарантировать легкую и бесперебойную работу (обслуживание, ремонт, очистка, загрузка топлива). При установке котла и другого сопутствующего оборудования важно оставлять место для открытия его дверцы, проведения очистки камеры сгорания и теплообменника.

Подключение котла Bizon отопления к дымоходу

При подключении котла к дымоходу важно соблюдать показатели величины дымоходной тяги. В таблице приведены рекомендованные характеристики площади сечения дымохода, значение его высоты (минимально допустимые характеристики).

Не менее 1 раз в год проходимость дымохода должна проверяться квалифицированным специалистом трубочистом. Это позволит предотвратить обратную тягу в дымоходной трубе. В схеме приведены рекомендации относительно минимально допустимых вылетов дымоходных труб, которые обязательно следует соблюдать при подключении котла отопления к дымоходу:

Согласно рекомендациям, дымоход должен начинаться с уровня пола помещения, в котором расположена котельная. Под дымоходом должен находиться очистной люк, снабженный плотной крышкой.

Боров котла присоединяют к дымоходу дымовым каналом в форме стальной трубы, имеющей сечение, больше сечения самого борового. Показатель термостойкости дымового канала должен составлять 400 градусов или больше. Сумма длины всех горизонтальных участков дымового канала должна составлять максимум 3 м. Уклон канала в сторону котла должен составлять 0,01 градусов или меньше. Максимальное количество поворотов, допускаемое на поверхности труб дымового канала, составляет 3. При этом радиус их закругления не должен быть меньше диаметра самой трубы.

После монтажа канала необходимо уплотнить место его соединения с боровым котлом. Величину тяги в дымоходе можно корректировать. Для этого используют дроссельный клапан продуктов сгорания, содержащийся в боровом котле.

Иногда возможны ситуации, которые не могут обеспечить параметры дымохода, рекомендованные производителем. При этом котел работает неправильно, что проявляется нарушением тяги. В таких случаях рекомендуется использовать вытяжной вентилятор топочных газов или дымоходную насадку, имеющую встроенный вентилятор и следящий за стабильной тягой.

ОБРАТИТЕ ВНИМАНИЕ! Важно прогревать дымоход перед запуском котла.
