Котел длительного горения Bizon Standart с фронтальной загрузкой
|
Параметр
|
Ед. изм.
|
Норма для котла
|
|
Номинальная мощность (теплопроизводительность) котла
|
кВт
|
14
|
18
|
22
|
26
|
|
Ориентировочная отопительная площадь
|
м2
|
140
|
180
|
220
|
260
|
|
Топливо
|
|
дрова, каменный уголь
|
|
КПД (номинальное), не менее
|
%
|
87
|
|
Площадь поверхности теплообмена
|
м2
|
1,8
|
2,1
|
2,4
|
2,6
|
|
Параметры топки
|
|
глубина
|
мм
|
410
|
460
|
510
|
510
|
|
ширина
|
мм
|
350
|
350
|
350
|
350
|
|
объем
|
дм3
|
80
|
90
|
105
|
120
|
|
глубина
|
мм
|
410
|
460
|
510
|
510
|
|
ширина
|
мм
|
350
|
350
|
350
|
350
|
|
объем
|
дм3
|
80
|
90
|
105
|
120
|
|
Размеры загрузочной дверцы
|
|
высота
|
мм
|
217
|
|
ширина
|
мм
|
287
|
|
Диаметр патрубков прямой и обратной сетевой воды (ДУ)
|
мм
|
40
|
|
Диаметр патрубка под предохранительный клапан.
|
мм
|
15
|
|
Наружный диаметр боровая
|
мм
|
159
|
|
Рекомендуемые параметры дымохода
|
|
площадь сечения
|
см2
|
256
|
|
внутренний диаметр
|
мм
|
152
|
|
высота (минимально допустимая)
|
м
|
5
|
|
Габаритные размеры котла
|
|
B
|
мм
|
540
|
540
|
540
|
540
|
|
H
|
мм
|
1230
|
1230
|
1230
|
1330
|
|
H1
|
мм
|
968
|
968
|
968
|
968
|
|
H2
|
мм
|
243
|
243
|
243
|
243
|
|
L
|
мм
|
860
|
910
|
960
|
960
|
Котел длительного горения Bizon Standart с фронтальной загрузкой для отопления жилых, производственных, торговых, общественных и других помещений используются твердотопливные котлы. Их использование возможно при наличии отопительной системы. В качестве топлива используются каменные угли, торф (кусочный и брикетный), тирсобрикеты, отходы деревообрабатывающих предприятий и дрова.
Конструкция котлов позволяет максимально эффективно использовать выделяемое тепло при сжигании различных видов низкокалорийного твердого топлива, при этом наибольшая теплопроизводительность котла достигается при сжигании угля.
Благодаря конструктивным особенностям котла Bizon Standart тепло, полученное при сжигании низкокалорийного твердого топлива, используется максимально эффективно. Наибольшая теплопроизводительность отопительного оборудования достигается при сжигании угля. Использование котла возможно только при ручной загрузке твердого топлива.
Технические характеристики котла Bizon Standart

Комплект поставки котла Бизон Стандарт
Котел в сборе, электронный термометр, зольный ящик и комплект для чистки, водяные или чугунные колосники (основные сгоны 14-26 кВт - ДУ40), паспорт котла и руководство по эксплуатации.

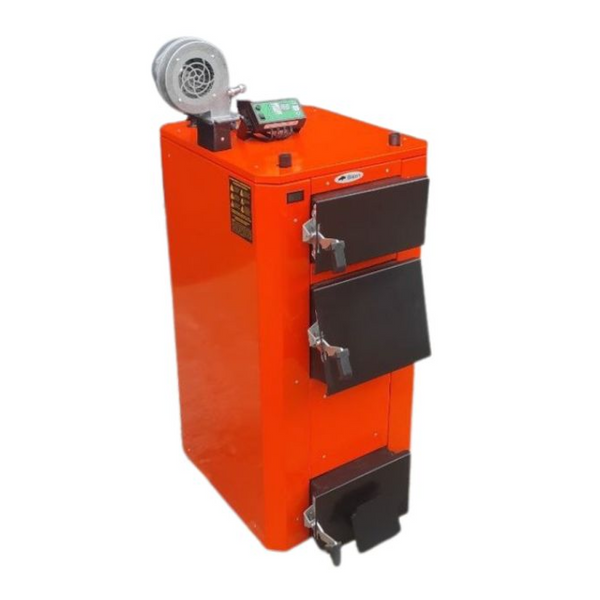

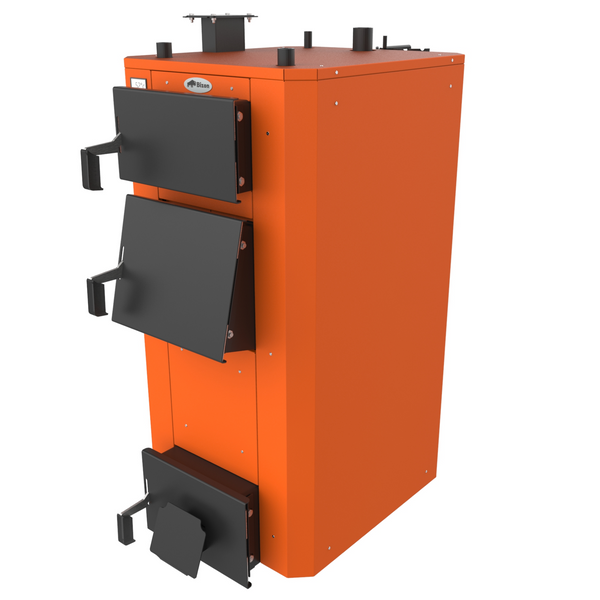

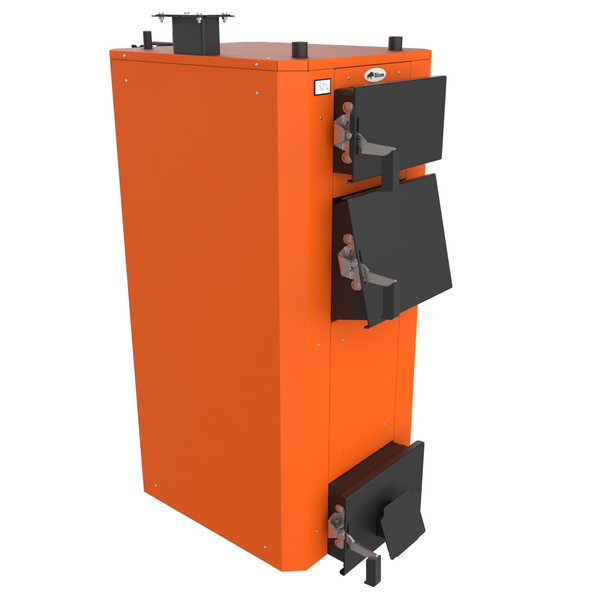

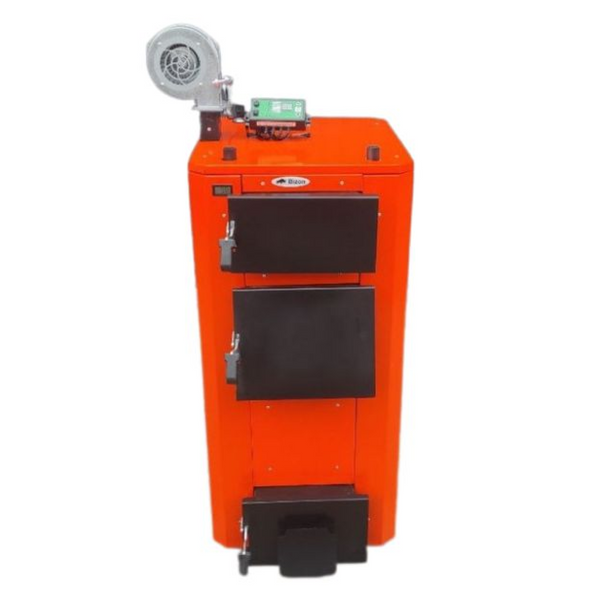

Внешний вид и конструкция котла Bizon Standart и основные элементы оборудования

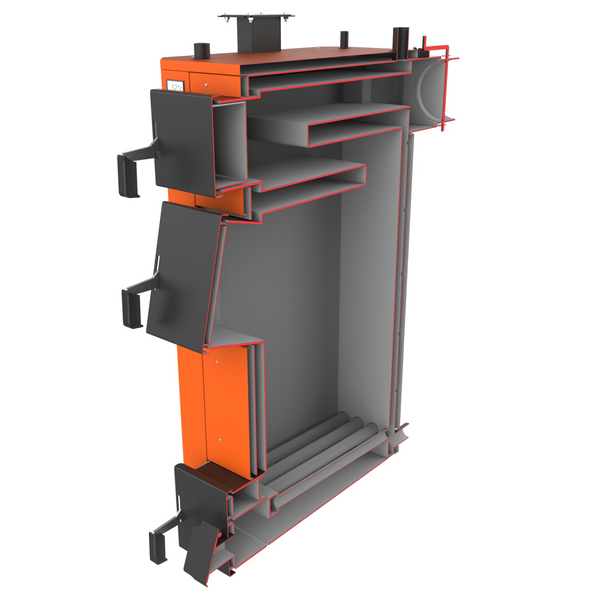

Сборная сварная конструкция котла состоит из корпуса, в котором расположена камера сгорания топлива, которая также называется топкой. Над камерой находится двухходовой теплообменник, формирующий конвекционную часть.
Корпус имеет форму параллелепипеда с разделением водными перегородками. На наружной части двойных стен непосредственно под декоративным слоем расположена тепловая изоляция по всей плоскости корпуса. Загрузка теплового топлива осуществляется через специальную дверцу. Оно подается на колосниковую решетку, выполненную из бесшовных толстостенных труб, которыми циркулирует вода для защиты от прогорания. Приточный вентилятор подает на колосниковую решетку воздух, участвующий в процессе сгорания топлива. Необходимое количество воздуха определяется автоматически блоком управления.
Передача тепла от продуктов сгорания происходит путем конвекции воде (теплоносителю) после прохождения через двухходовой теплообменник. Циркуляция теплоносителя происходит по водной оболочке котла.
Циркуляция теплоносителя (подвода и отвода) происходит соответственно через патрубки обратной и прямой сетевой воды.

Внешний вид и основные элементы котла
|
1 – Корпус котла;
2 – Камера сгорания (топка);
3 – конвекционная часть (теплообменник);
4 – Дверца конвекционной части;
5 – Дверцы загрузочные;
6 – Дверцы ревизионные;
7 – Патрубок прямой сетевой воды;
8 – Патрубок обратной сетевой воды;
9 – Штуцер слива воды;
|
10 – Штуцер под группу безопасности;
11 – Боров;
12 – Шибер тяги топочных газов;
13 – Колосниковая решетка;
14 – Отражатель;
15 – Водяная оболочка;
16 – теплоизоляция корпуса;
17 – Блок автоматики управления;
18 – Вентилятор.
|
Выход топочных газов осуществляется через боров в задней части отопительного устройства. Для снижения слишком высокой тяги путем частичного перекрывания выходного борового отверстия оборудован шибером – дроссельным клапаном для продуктов сгорания.
Камера сгорания позволяет сжигать количество твердого топлива, необходимое для поддержания стабильной температуры согласно выбранному режиму на пульте блока автоматики управления. Система также управляет работой вентилятора согласно показателю температуры теплоносителя. Возможно подключение к циркуляционному насосу отопительной системы через контроллер. Для установки группы безопасности в верхней части котла находится специальный штуцер.
Штуцер для слива воды из котла расположен на боковой стенке. Передняя стенка котла оснащена: загрузочной дверцей для подачи твердого топлива; ревизионной дверцей для очистки колосниковой решетки; дверцей для чистки теплообменника.
Топливо для котла Bizon Standart
Наибольшая эффективность котла достигается при сжигании угля.
В качестве твердого топлива также допускается использование:
- деревянных брикетов диаметром от 10 до 15 см;
- дров влажностью до 25% и длиной на 50 мм меньше глубины камеры сгорания;
- отходов деревообрабатывающей промышленности в количестве не более 50% от общей массы твердого топлива (грануляции, отходы и т.п.) с качественными параметрами относительно влажности и безопасности.
Почему котел Бизон обеспечивает длительное горение?
Котел Бизон обеспечивает длительное горение, благодаря особой конструкции и принципу работы. Есть несколько ключевых факторов, способствующих длительному горению:
Просторная камера сгорания. Основой для длительного горения является большая камера сгорания, расположенная в нижней части котла и обеспечивающая интенсивное пламя, находящееся в ограниченном пространстве, что способствует оптимальным условиям для полного сгорания топлива.
Нижнее горение. Котел Бизон работает на основе эффективного принципа нижнего горения, где топливо сжигается в нижней части котла. Это обеспечивает производительное горение, поскольку интенсивное пламя сосредоточено в камере сгорания, позволяя полностью использовать топливо.
Колосниковая решётка. Особенностью котла Bizon является наличие колосниковой решетки, из-за которой остатки топлива опускаются в зольник после сгорания. Этот механизм позволяет эффективно использовать топливо и обеспечивает продолжительное горение, поскольку новое топливо можно дозагрузить сверху.
Эффективное использование тепла. Котел использует верхнюю часть котла для нагрева воды и теплоносителя. Тепло, образуемое при горении топлива, передается в систему отопления или горячего водоснабжения. Это обеспечивает эффективное использование генерируемого тепла при горении топлива, позволяет сохранять его в течение значительного периода времени.
Таким образом, благодаря этим характеристикам, котел Бизон может гореть долго, обеспечивая эффективное использование топлива и надежное отопление и/или горячее водоснабжение.
